Graduación de miras
Graduación de miras
Sobremesa de tiradores… en el bar de F.R.A.P, Interesante.
El “MOA”
Cuando empezamos a entrar en el mundo de los visores, miras telescópicas, puntos rojos y similares sistemas de visión, descubrimos que para su regulación y correcta puesta a tiro se utiliza una medida un tanto extraña para la mayoría de mortales, se trata del MOA.
El MOA (Minut Of Angle) ,como se diría en nuestra lengua “minuto de ángulo” , es una medida angular fija que corresponde a una de las sesenta partes en las que dividimos un grado sexagesimal.
1 grado = 60 minutos
Al ser una medida angular fija, esta nos da una medida longitudinal también fija a cada distancia en la que la tomemos. Si estas hablando en medias métricas, un MOA equivale a 2,8 cm a 100 metros, pero para simplificar generalmente se dice 3cm a 100metros, mientras que un MOA si lo medimos en medidas imperiales equivaldría a 1” ( una pulgada) a 100 yardas. De aquí que en muchos casos se produzca una confusión pensando que 1 MOA es igual siempre a 1” ,ya que como vemos eso solo es real a 100 yardas.
Entonces podemos decir que un MOA genera un desplazamiento de 1 pulgada a las 100 yardas o bien 2,8 cm a 100 metros.
El siguiente esquema es representativo y no esta hecho a escala.
1milla = 1609,34 mt 1 milla = 1760 yardas
por lo tanto:
1609,34 m = 1760 yardas
91,44 m = 100 yardas
En definitiva el MOA es el desplazamiento angular que se utiliza para medir la caída de un proyectil a determinada distancia, donde cada MOA es un minuto de grado.
Es importante conocer bien nuestro visor telescópico y saber en cuantas partes se divide en él un MOA a 100 (metros o yardas), lo que se conoce como “clics” para así proceder a su regulación, hay visores en que un MOA son 2 clics, 4 clics o incluso 8 clics, lo veremos rápido ya que suele salir escrito en él 1/2 , 1/4 , 1/8.
Tener en cuenta que en cuantas más partes se divida el MOA mejor, ya que conseguiremos una regulación mucho más precisa.
Por supuesto que es solamente unas de las unidades utilizadas para medir cuanto cae, que no significa determinar cual sera el valor, ya que este se obtiene con cálculos que relacionan física, aerodinámica y potencia de un proyectil que puede variar en distintas armas.
El MIL-DOTS

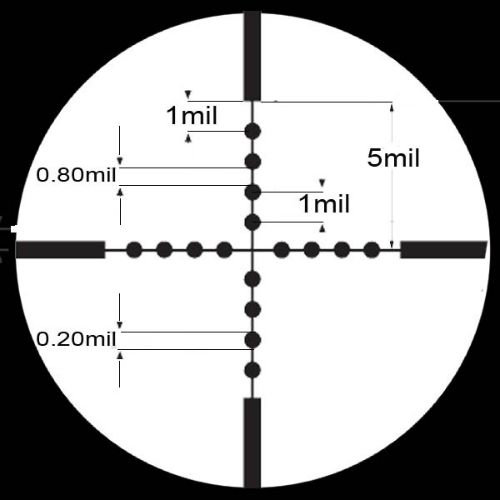

La graduación en Mil-dots representa un metro a la distancia de de mil metros, es fácil entender en el siguiente gráfico, a diferencia del moa que parte de una medida angular aquí tenemos una relación entre los catetos que forman el triangulo.
El siguiente esquema es representativo y no esta hecho a escala.
Conociendo esta relación se puede calcular la distancia de un objetivo fácilmente solo sabiendo la altura o ancho del mismo.
tamaño objetivo
------------------------------------------- X 1000 = distancia del objetivo
tamaño de imagen en MilDots
Sabiendo que la altura promedio de un hombre es de aproximadamente 1,70m, y que el ancho de sus hombros es de 0.70 m podemos calcular una distancia teniendo en cuenta lo siguiente:
1.70
-------- X 1000 = 425
4
Esto indica que si la imagen de un hombre mide 4 mildots en nuestra mira se encuentra a 425 metros
0.70
------ X 100 = 700
1
En este caso un objetivo a 700 metros
Con un poco de practica se obtiene muy fácilmente y en forma instantánea la distancia aproximada de un objetivo, por supuesto para mas de 700 metros es recomendable tomar la distancia con algún óptico de medición.
Para finalizar una belleza.... L115....
Sobremesa de tiradores… en el bar de F.R.A.P, Interesante.
El “MOA”
Cuando empezamos a entrar en el mundo de los visores, miras telescópicas, puntos rojos y similares sistemas de visión, descubrimos que para su regulación y correcta puesta a tiro se utiliza una medida un tanto extraña para la mayoría de mortales, se trata del MOA.
El MOA (Minut Of Angle) ,como se diría en nuestra lengua “minuto de ángulo” , es una medida angular fija que corresponde a una de las sesenta partes en las que dividimos un grado sexagesimal.
1 grado = 60 minutos
Al ser una medida angular fija, esta nos da una medida longitudinal también fija a cada distancia en la que la tomemos. Si estas hablando en medias métricas, un MOA equivale a 2,8 cm a 100 metros, pero para simplificar generalmente se dice 3cm a 100metros, mientras que un MOA si lo medimos en medidas imperiales equivaldría a 1” ( una pulgada) a 100 yardas. De aquí que en muchos casos se produzca una confusión pensando que 1 MOA es igual siempre a 1” ,ya que como vemos eso solo es real a 100 yardas.
Entonces podemos decir que un MOA genera un desplazamiento de 1 pulgada a las 100 yardas o bien 2,8 cm a 100 metros.

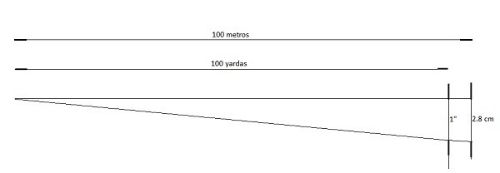

El siguiente esquema es representativo y no esta hecho a escala.
1milla = 1609,34 mt 1 milla = 1760 yardas
por lo tanto:
1609,34 m = 1760 yardas
91,44 m = 100 yardas
En definitiva el MOA es el desplazamiento angular que se utiliza para medir la caída de un proyectil a determinada distancia, donde cada MOA es un minuto de grado.
Es importante conocer bien nuestro visor telescópico y saber en cuantas partes se divide en él un MOA a 100 (metros o yardas), lo que se conoce como “clics” para así proceder a su regulación, hay visores en que un MOA son 2 clics, 4 clics o incluso 8 clics, lo veremos rápido ya que suele salir escrito en él 1/2 , 1/4 , 1/8.
Tener en cuenta que en cuantas más partes se divida el MOA mejor, ya que conseguiremos una regulación mucho más precisa.
Por supuesto que es solamente unas de las unidades utilizadas para medir cuanto cae, que no significa determinar cual sera el valor, ya que este se obtiene con cálculos que relacionan física, aerodinámica y potencia de un proyectil que puede variar en distintas armas.
El MIL-DOTS

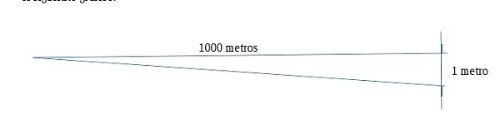

La graduación en Mil-dots representa un metro a la distancia de de mil metros, es fácil entender en el siguiente gráfico, a diferencia del moa que parte de una medida angular aquí tenemos una relación entre los catetos que forman el triangulo.
El siguiente esquema es representativo y no esta hecho a escala.
Conociendo esta relación se puede calcular la distancia de un objetivo fácilmente solo sabiendo la altura o ancho del mismo.
tamaño objetivo
------------------------------------------- X 1000 = distancia del objetivo
tamaño de imagen en MilDots
Sabiendo que la altura promedio de un hombre es de aproximadamente 1,70m, y que el ancho de sus hombros es de 0.70 m podemos calcular una distancia teniendo en cuenta lo siguiente:
1.70
-------- X 1000 = 425
4

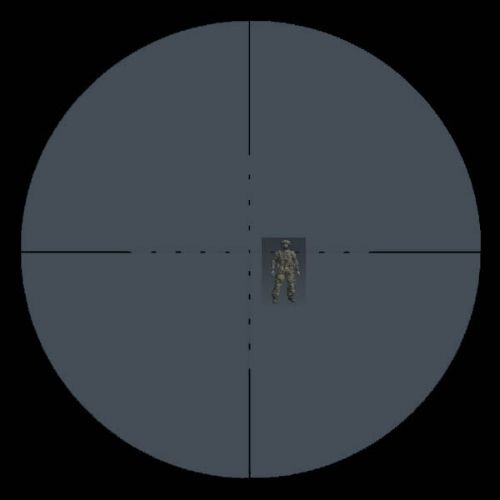

Esto indica que si la imagen de un hombre mide 4 mildots en nuestra mira se encuentra a 425 metros
0.70
------ X 100 = 700
1

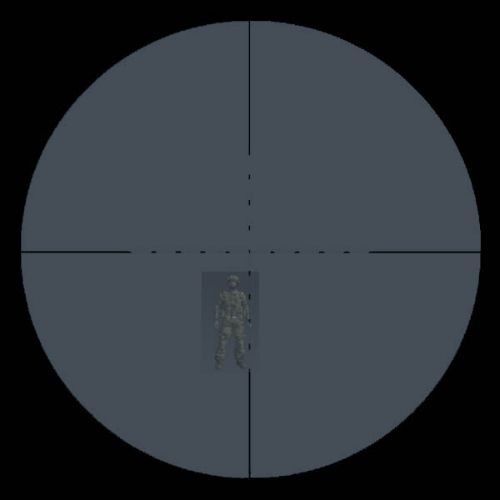

En este caso un objetivo a 700 metros
Con un poco de practica se obtiene muy fácilmente y en forma instantánea la distancia aproximada de un objetivo, por supuesto para mas de 700 metros es recomendable tomar la distancia con algún óptico de medición.

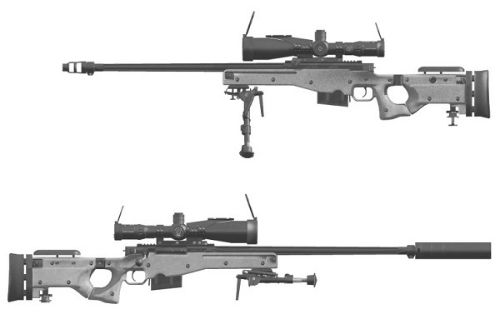

Para finalizar una belleza.... L115....
|frap|Pucara- Mensajes : 12
Fecha de inscripción : 27/04/2015
Edad : 62
Localización : Córdoba Argentina
Re: Graduación de miras
Muy bueno!!! bien por el trabajo, estaria bueno y a modo de sugerencia, que hagan lista con las miras que estan en moas y mil-dots...
|FRAP|Christian- Mensajes : 136
Fecha de inscripción : 07/02/2014
Edad : 41
Localización : Argentina
